Электротехническая лаборатория “КАЭЛ-5″

Электротехническая лаборатория “КАЭЛ-5″

Электролаборатория кабельная передвижная КАЭЛ-5 смонтирована в фургоне автомобиля и предназначена для определения мест повреждений кабельных линий  всех видов, а также:

  • испытания изоляции кабелей и др. устройств и приспособлений  постоянным и переменным (50 гц) высоковольтным напряжением;

  • прожига дефектной изоляции кабелей с последующим дожигом ее;

  • определения трассы кабельных линий;

  • топографического определения мест повреждения  кабельных линий  индукционным и акустическим методами;

  • определения расстояния до места повреждения высоковольтных кабелей   напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении;

  • определение места повреждения  кабеля типа “одофазное замыкание”.

Лаборатория может быть смонтирована на базе автомобилей: ГАЗ 3221, ГАЗ 2705, ГАЗ 3308, ГАЗ 3309, ГАЗ 3310, КАМаз, ПАЗ, МАЗ, ЗИЛ, Ford Transit, Renault Master, Mercedes и т.д.

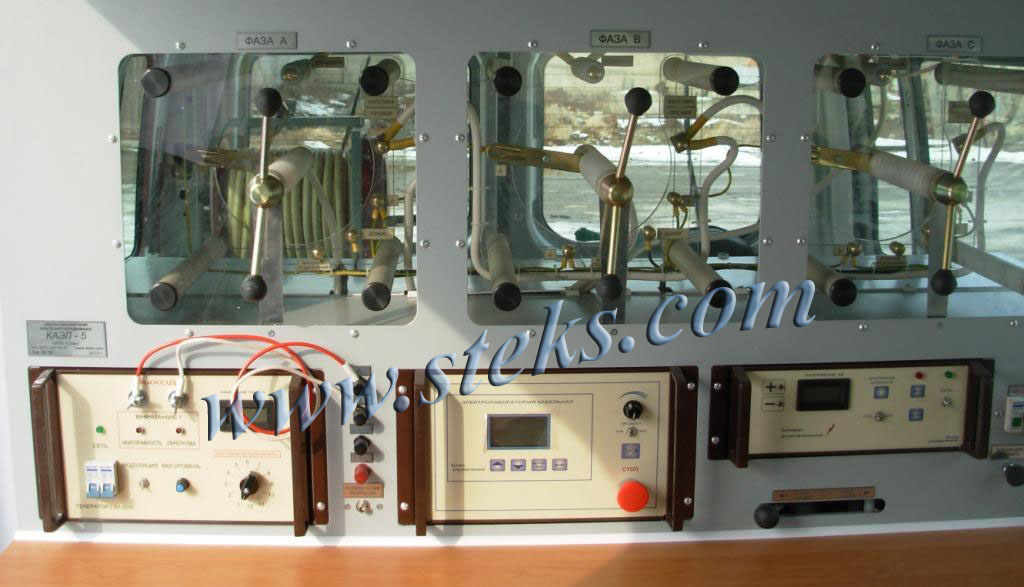

DSCN3217 копия

                           СОСТАВ ЛАБОРАТОРИИ КАЭЛ-5

                                 (базовая комплектация)
1. Стойка управления в комплекте:
- переключатели высоковольтные выбора режимов;
- переключатель высоковольтный » ПРОЖИГ/ ЗАРЯД ГАУВ;
- автотрансформатор регулировочный;
- короткозамыкатель трехфазный с электроприводом.
2. Блок управления электролабораторией.
3. Рефлектометр высоковольтный осциллографический «ИСКРА-3М» в комплекте с датчиками
4. Генератор звуковой частоты ГЗЧ-2500.
5. Приёмник «ПОИСК-2006М».
6. Блок высоковольтных испытаний БВИ-60/50-М5.
7. Блок прожига БПР-25/10.
8. Блок дожига БД-2.
9. Генератор акустики ГАУВ-20кВ.
10. Генератор акустики ГАУВ-5кВ.
11. Блок барабанов с проводом защитного заземления и сетевым кабелем.
12. Блок трех барабанов с кабелями для испытания и прожига изоляции.
13. Провод высоковольтный для испытания переменным высоким напряжением.
14. Комплект электротехнической продукции.
15. Комплект технической документации.



Технические характеристики

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАЭЛ-5
Питание – однофазная сеть переменного тока частотой 50 Гц, напряжением 220 В.
Потребляемый ток, не более, 60 А.
Занимаемая площадь в плане — 1,8 х 3,0 м.
Масса оборудования, не более  500 кг.
Обслуживающий персонал — 2 оператора (не менее).
Срок службы лаборатории — 10 лет.

БЛОК ВЫСОКОВОЛЬТНЫХ ИСПЫТАНИЙ БВИ-60/50-М5
Наибольшее выпрямленное напряжение в продолжительном режиме, 60 кВ.
Наибольший рабочий ток при выпрямленном напряжении, среднее значение, 50 мА.
Наибольшее переменное напряжение, действующее значение, 50 кВ.
Наибольший рабочий ток при переменном напряжении (действующее значение), 50 мА.

БЛОК ПРОЖИГА БПР-25/10
Максимальное выходное напряжение в режиме холостого хода, 25 кВ.
Минимальное выходное напряжение в режиме холостого хода, 2,5 кВ.
Количество ступеней прожига — 3.
Максимальный ток блока прожига в режиме короткого замыкания, не менее 4,7 А.
Потребляемая мощность блока прожига, не более, 10 кВА.
Мощность, отдаваемая в нагрузку, не менее 6 кВА.
Режим работы блока прожига – длительный.

БЛОК ДОЖИГА БД-2.
Количество ступеней дожига — 3.
Напряжение (действующее значение):
1-я ступень  - 1,2 кВ.
2-я ступень — 0,6 кВ.
3-я ступень — 0,3 кВ.
Ток нагрузки (действующее значение):
1-я ступень — 8,0 А.
2-я ступень — 16,0 А.
3-я ступень — 32,0 А.
Ток, потребляемый от сети (ограничен дросселем) — 70 А.

ГЕНЕРАТОР АКУСТИКИ ГАУВ – 20кВ.
Емкость накопителя — 3,5 мкФ.
Максимальное выходное напряжение — 25 кВ.
Максимальная энергия импульса разряда — 650 Дж.
Режимы работы:

- ручной;

- автоматический с частотой следования импульсов разряда 0,4 Гц

ГЕНЕРАТОР АКУСТИКИ ГАУВ – 5кВ
Емкость накопителя — 260 мкФ.
Максимальное выходное напряжение — 4,8 кВ.
Максимальная энергия импульса разряда — 3000 Дж.
Режимы работы:

- ручной;

- автоматический с частотой следования импульсов разряда 0,4 Гц.
