Лаборатория электротехническая передвижная комбинированная «ЭТЛ-35К»

Лаборатория электротехническая передвижная комбинированная ЭТЛ-35К смонтирована в фургоне автомобиля и предназначена для:
- испытания изоляции высоковольтных изоляторов, электрических кабелей и др. устройств и приспособлений повышенным выпрямленным (до 140 кВ) и переменным (до 100 кВ) напряжением промышленной частоты;
- измерения тангенса угла диэлектрических потерь и емкости при напряжении до 10 кВ;
- измерения тока проводимости до 3 мА;
- низковольтных измерений;
- прожига и дожига дефектной изоляции кабелей;
- определения расстояния до места повреждения высоковольтных кабелей на низком напряжении и импульсным безпрожиговым методом на высоком напряжении;
- определения трассы кабельных линий напряжением 6-10 кВ;
- топографического определения мест повреждения кабельных линий индукционным и акустическим методами.

Лаборатория может быть смонтирована на базе автомобилей: ГАЗ 3221, ГАЗ 2705, ГАЗ 3308, ГАЗ 3309, ГАЗ 3310, КАМаз, ПАЗ, МАЗ, ЗИЛ, Ford Transit, Renault Master, Mercedes и т.д

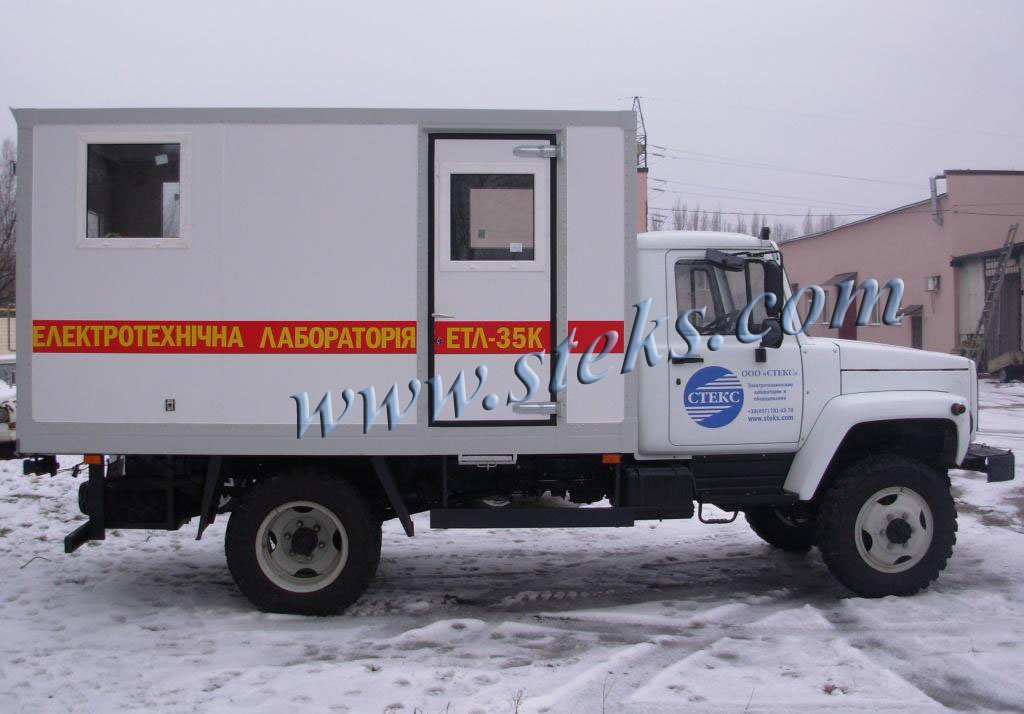

DSCN3099 копия

                  СОСТАВ ЛАБОРАТОРИИ ЭТЛ-35К

                          (базовая комплектация)
1. Стойка управления в комплекте с переключателями высоковольтными, автотрансформатором регулировочным и
короткозамыкателем трехфазным.
2. Блок управления электролабораторией.
3. Блок низковольтных измерений БНИ с комплектом проводов для подключения.
4. Рефлектометр высоковольтный осциллографический
«Искра-3М» в комплекте с датчиками.
5. Генератор звуковой частоты ГЗЧ-2500.
6. Приемник «П-806».
7. Устройство высоковольтных испытаний УВИ в составе:
- блок высоковольтных испытаний БВИ-60/50-М5;
- трансформатор высоковольтный ТВ-3 с короткозамыкателем высоковольтным КЗМК-100 ;
- конденсатор высоковольтный фильтрующий;
- измеритель тока высокопотенциальный ИТВ-140Р.

8. Измеритель диэлектрических потерь ИДП-10 в составе:

- трансформатор высоковольтный;

- переключатель вида измерений;
- короткозамыкатель КЗМК-10;
9. Блок прожига БПР-25/8.
10. Генератор акустики ГАУВ-20-15.
11. Сирена.
12. Светильник сигнальный красный.
13. Блок трех барабанов с проводами защитного заземления, рабочего заземления и сетевым кабелем.

14. Блок трех барабанов с высоковольтными коаксиальными кабелями для испытания и прожига изоляции.

15. Провод высоковольтный для испытания переменным высоким напряжением.

16. Стойки изоляционные переносные.
17. Изолятор проходной трубчатый.
18. Комплект ограждений в составе:
штыри изоляционные – 2;
шнур изоляционный – 20м.

Технические характеристики

           ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭТЛ-35К
Питание – однофазная сеть переменного тока частотой 50 Гц, напряжением 220В.
Потребляемый ток, не более,  80А.
Приведенная к максимальному значению погрешность измерения выходного
напряжения и тока,  не более  3%.
Занимаемая площадь в плане —  2,3х3,7 м.

Масса оборудования, не более.. 500 кг.

Обслуживающий персонал — 2 оператора (не менее).

УСТРОЙСТВО ВЫСОКОВОЛЬТНЫХ ИСПЫТАНИЙ УВИ
Наибольшее выпрямленное напряжение в продолжительном режиме,  60 кВ.
Наибольший рабочий ток при выпрямленном напряжении, среднее значение, 60 мА.
Наибольшее переменное напряжение, действующее значение, 100 кВ.
Наибольший рабочий ток при высоком переменном напряжении 50 кВ, действующее значение, 200 мА.
В УВИ обеспечивается измерение токов утечки под высоким потенциалом измерителем ИТВ-140Р.

БЛОК ПРОЖИГА БПР-25/8
Максимальное выходное напряжение в режиме холостого хода, 20 кВ.
Минимальное выходное напряжение в режиме холостого хода,  1 кВ.
Количество ступеней прожига — 4.
Максимальный ток блока прожига в режиме короткого замыкания,  10 А.
Максимальное напряжение дожига в режиме холостого хода,  600 В.
Максимальный ток дожига в режиме короткого замыкания, 18 А.
Потребляемая мощность блока прожига,  не более 12 кВА.
Мощность, отдаваемая в нагрузку в согласованном режиме, не менее 3,5 кВА.
Режим работы блока прожига — длительный.

ГЕНЕРАТОР АКУСТИКИ ГАУВ – 20-15
Емкость накопителя — 16,0 мкФ.
Максимальное выходное напряжение,  20 кВ.
Максимальная энергия импульса разряда,  3000 Дж.
Режимы работы:

- ручной;

- автоматический с частотой следования импульсов разряда 0,4 Гц.
Габаритные размеры,  440х580х550 мм.
Масса, не более . 73 кг.
