Электротехническая лаборатория “ЭТЛ-35″

Электротехническая лаборатория “ЭТЛ-35″

Лаборатория электротехническая передвижная «ЭТЛ-35″

Лаборатория электротехническая передвижная ЭТЛ-35 смонтирована в фургоне автомобиля и предназначена для:

- испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 гц) высоким напряжением;

- испытания электротехнических объектов на низком напряжении;

- определения ёмкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10кВ.

Аппаратура и устройства ЭТЛ-35 рассчитаны на эксплуатацию в районах с умеренным и холодным климатом и имеют климатическое исполнение УХЛ 4 категории I по ГОСТ 15150-69.

Питание ЭТЛ-35 производится от промышленной трехфазной или однофазной сети переменного тока частотой 50 Гц.

Лаборатория может быть смонтирована на базе автомобилей: ГАЗ 3221, ГАЗ 2705, ГАЗ 3308, ГАЗ 3309, ГАЗ 3310, КАМаз, УАЗ, ПАЗ, МАЗ, ЗИЛ, Ford Transit, Renault Master, Mercedes и т.д.

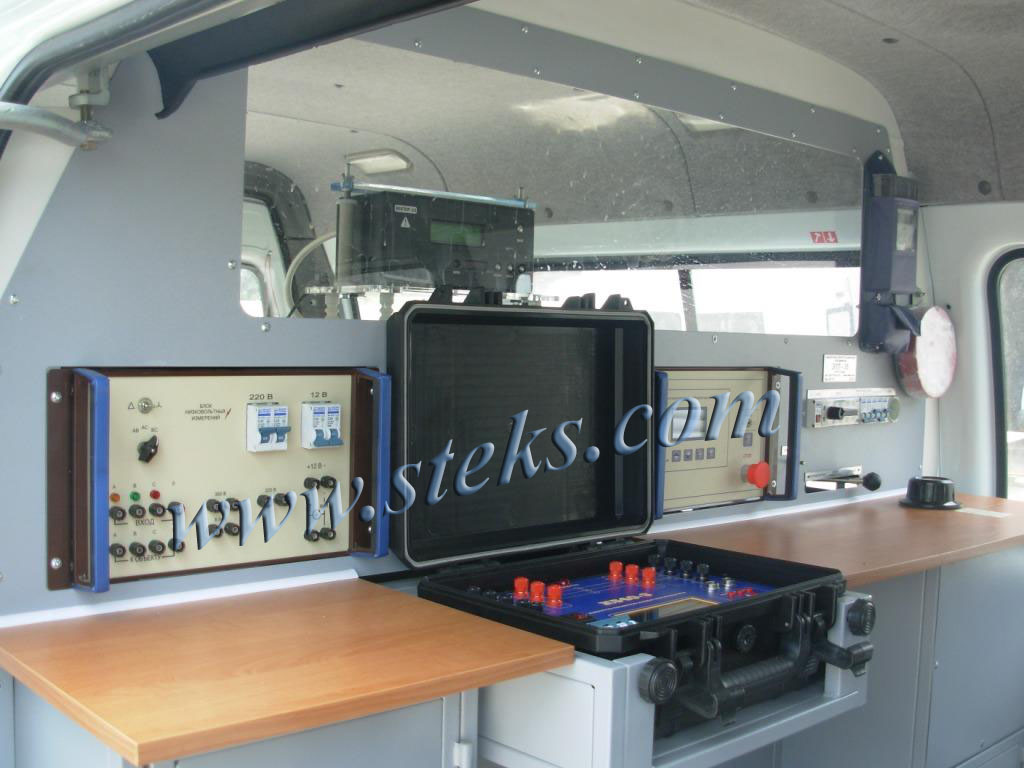

DSCN3479 копия

                       СОСТАВ ЛАБОРАТОРИИ ЭТЛ-35

                            (базовая комплектация)
1. Стойка управления.
2. Блок управления микропроцессорный.
3. Блок низковольтных измерений БНИ.
4. Измеритель диэлектрических потерь ИДП-10 в следующем составе:
- переключатель схемы измерений;
- короткозамыкатель КЗМК-10 — 1.
5. Устройство высоковольтных испытаний (УВИ) в составе:
- трансформатор высоковольтный ИОМ-100/20;
- короткозамыкатель КЗМК-100;
- блок высоковольтных испытаний БВИ-60/50-М5;
- измеритель тока высокопотенциальный ИТВ-140Р;
- конденсатор фильтрующий КФ -60.
6. Автотрансформатор регулирующий — 40А.
7. Сирена СС-1.
8. Светильник сигнальный красный.
9. Блок барабанов с проводами защитного и рабочего заземления и сетевым кабелем.
10. Провод высоковольтный для испытания высоким напряжением.
11. Переходник сетевой четырехпроводный.
12. Переходник сетевой двухпроводный.
13. Изолятор проходной трубчатый.
14. Изолятор опорный.
15. Провода соединительные для подключений БНИ.
16. Комплект ограждений:
- штырь изоляционный – 4 шт.;
- шнур изоляционный – 20 м
17. Комплект технической документации.

Технические характеристики

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭТЛ-35
Напряжение питающей сети трехфазного/ однофазного переменного тока —  380/220 В±10%.
Потребляемый ток, не более 80 А.
Наибольшее выпрямленное напряжение — 60 кВ.
Наибольший рабочий ток при выпрямленном напряжении, среднее значение — 60 мА.
Наибольшее высокое переменное напряжение, действующее значение — 100 кВ.
Наибольший рабочий ток при высоком переменном напряжении 100 кВ (кратковременно, до 5 минут), действующее значение — 75 мА.
Наибольший рабочий ток при высоком переменном напряжении 50 кВ,
действующее значение — 80 мА.
ЭТЛ-35 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10кВ.
В ЭТЛ-35 обеспечивается измерение токов утечки под высоким потенциалом измерителем тока ИТВ-140Р.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ИТВ-140Р
Рабочий диапазон измеряемых токов:
постоянного тока —  10-3000 мкА;
переменного тока частотой 50-60 Гц — 10-3000 мкА;
Полоса пропускания на переменном токе  -  0-1000 Гц.
Входное сопротивление высокопотенциального блока, не более  200 Ом.
Основная приведенная погрешность измерения в рабочем диапазоне измеряемых токов:
на постоянном токе,  не более  0,5%;
на переменном токе, не более 1%.
Дополнительная погрешность измерения от изменения температуры окружающего воздуха относительно нормальной не превышает 3% основной погрешности на 1°C.
Питание  производится от встроенных Ni-MH аккумуляторов размера АА напряжением 1,2 В и емкостью 1,8 А∙ч.
Напряжение питания– 5В, продолжительность непрерывной работы без подзарядки – не менее 16 ч.
